Description

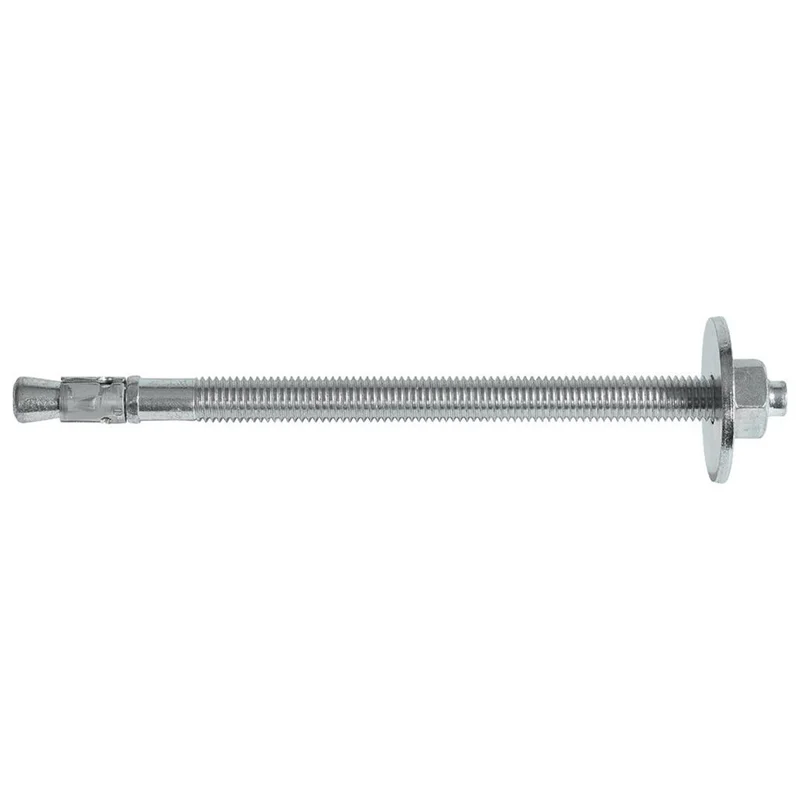

Upat® Bolzenanker IMC GS, galvanisch verzinkt
– Stahl, galvanisch verzinkt
– Mit großer Scheibe
– Besonders geeignet für die Befestigung mittelschwerer bis schwerer Lasten im Innenbereich in ungerissenem Beton und Naturstein mit dichtem Gefüge
– Durch die größere vormontierte Unterlegscheibe können druckempfindlichere Bauteile schonender befestigt und an Längslöchern leichter ausgerichtet werden
– Kann in Vor- und Durchsteckmontage gesetzt und kann mit dem Hammer in das Bohrloch kraftsparend eingeschlagen werden
– Beim Anziehen der Mutter schiebt sich der Bolzen in den Spreizclip, der sich gegen die Bohrlochwand verspreizt und sorgt für Haltesicherheit
– WIrd besonders häufig für die Befestigung von Kabeltragsystemen und Treppengeländern verwendet
– ETA-Zulassung Option 7 für den Einsatz in ungerissenem Beton
– ETA-10/0169
Technische Daten
Länge: 280 mm
Typ: IMC 16/160/280 GS
Gewinde: M16 mm
Schlüsselweite: 24 mm
Gewindelänge: 184 mm
Bohrer-Durchm. Ø: 16 mm
Verankerungstiefe: 80/65 mm
Bohrlochtiefe bei Durchsteckmontage min.: 264 mm
Außendurchmesser U-Scheibe: 29 mm
Nutzlänge standard max.: 160 mm
Stärke U-Scheibe: 2,7 mm
Nutzlänge reduziert max.: 175 mm
Art.-Nummer: DVE4000657018829
Shop-Nummer: DVE4000657018829
EAN: 4000657018829
