Description

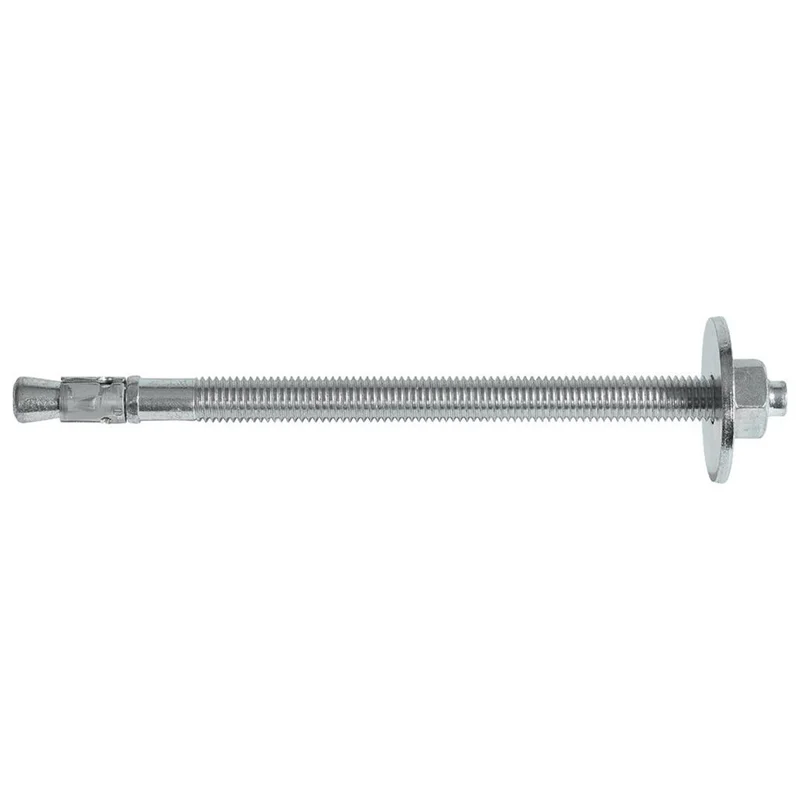

Upat® Bolzenanker IMC GS, galvanisch verzinkt
– Stahl, galvanisch verzinkt
– Mit großer Scheibe
– Besonders geeignet für die Befestigung mittelschwerer bis schwerer Lasten im Innenbereich in ungerissenem Beton und Naturstein mit dichtem Gefüge
– Durch die größere vormontierte Unterlegscheibe können druckempfindlichere Bauteile schonender befestigt und an Längslöchern leichter ausgerichtet werden
– Kann in Vor- und Durchsteckmontage gesetzt und kann mit dem Hammer in das Bohrloch kraftsparend eingeschlagen werden
– Beim Anziehen der Mutter schiebt sich der Bolzen in den Spreizclip, der sich gegen die Bohrlochwand verspreizt und sorgt für Haltesicherheit
– WIrd besonders häufig für die Befestigung von Kabeltragsystemen und Treppengeländern verwendet
– ETA-Zulassung Option 7 für den Einsatz in ungerissenem Beton
– ETA-10/0169
Technische Daten
Länge: 196 mm
Typ: IMC 12/100/196 GS
Gewinde: M12 mm
Schlüsselweite: 19 mm
Gewindelänge: 149 mm
Bohrer-Durchm. Ø: 12 mm
Verankerungstiefe: 65/50 mm
Bohrlochtiefe bei Durchsteckmontage min.: 185 mm
Außendurchmesser U-Scheibe: 23 mm
Nutzlänge standard max.: 100 mm
Stärke U-Scheibe: 2,3 mm
Nutzlänge reduziert max.: 115 mm
Gewicht: 187 g
Art.-Nummer: DVE4000657018560
Shop-Nummer: DVE4000657018560
EAN: 4000657018560
