Description

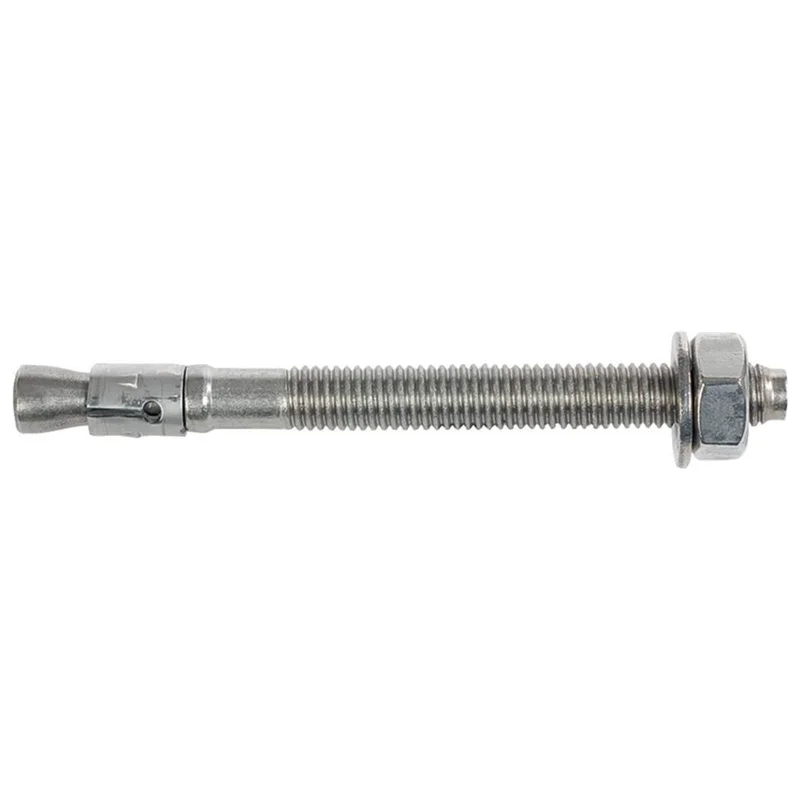

Upat® Bolzenanker IMC, Edelstahl A4
– Edelstahl A4, blank
– Besonders geeignet für die Befestigung mittelschwerer Lasten im Aussenbereich in ungerissenem Beton und Naturstein mit dichtem Gefüge
– Durch die Verkürzung um 2 cm können Bohraufwand und Materialkosten gespart werden
– Kann in Vor- und Durchsteckmontage gesetzt und kann mit dem Hammer in das Bohrloch kraftsparend eingeschlagen werden
– Beim Anziehen der Mutter schiebt sich der Bolzen in den Spreizclip, der sich gegen die Bohrlochwand verspreizt und sorgt für Haltesicherheit
– Besonders häufig wird der Bolzenanker für die Befestigung von dünnen Betonbauteilen und Anwendungen, bei denen die Lasten eine untergeordnete Rolle spielen, verwendet
– ETA-Zulassung Option 7 für den Einsatz in ungerissenem Beton
– ETA-10/0169
Typ K: Kurzform
Technische Daten
Länge: 116 mm
Typ: IMC 12/20/116 A4
Gewinde: M12 mm
Schlüsselweite: 19 mm
Gewindelänge: 69 mm
Bohr-Durchm. Ø: 12 mm
Verankerungstiefe: 65/50 mm
Dicke des Anbauteils max.: 20 mm
Bohrlochtiefe bei Durchsteckmontage min.: 105 mm
Außendurchmesser U-Scheibe: 23 mm
Nutzlänge standard max.: 20 mm
Stärke U-Scheibe: 2,3 mm
Nutzlänge reduziert max.: 35 mm
Gewicht: 107 g
Art.-Nummer: DVE4000657009780
Shop-Nummer: DVE4000657009780
EAN: 4000657009780
