Description

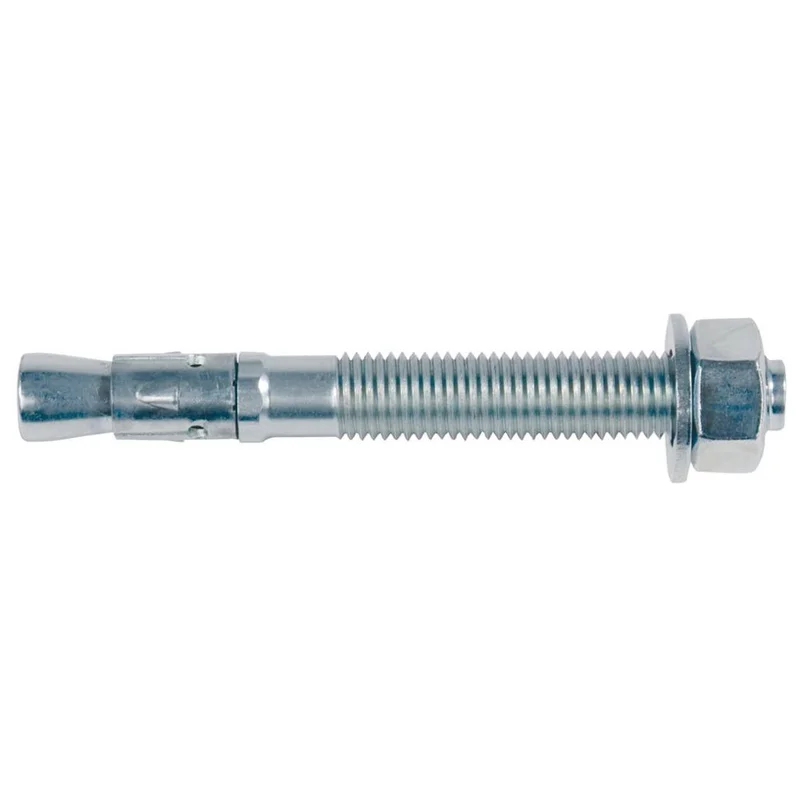

Upat® Bolzenanker IMC, galvanisch verzinkt
– Stahl, galvanisch verzinkt
– Besonders geeignet für die Befestigung mittelschwerer Lasten im Innenbereich in ungerissenem Beton und Naturstein mit dichtem Gefüge
– Durch die Verkürzung um 2 cm können Bohraufwand und Materialkosten gespart werden
– Kann in Vor- und Durchsteckmontage gesetzt und kann mit dem Hammer in das Bohrloch kraftsparend eingeschlagen werden
– Beim Anziehen der Mutter schiebt sich der Bolzen in den Spreizclip, der sich gegen die Bohrlochwand verspreizt und sorgt für Haltesicherheit
– Besonders häufig wird der Bolzenanker für die Befestigung von dünnen Betonbauteilen und Anwendungen, bei denen die Lasten eine untergeordnete Rolle spielen, verwendet
– ETA-Zulassung Option 7 für den Einsatz in ungerissenem Beton
– ETA-10/0169
Typ K: Kurzform
Technische Daten
Länge: 146 mm
Typ: IMC 12/50/146
Gewinde: M12 mm
Schlüsselweite: 19 mm
Gewindelänge: 99 mm
Bohr-Durchm. Ø: 12 mm
Verankerungstiefe: 65/50 mm
Dicke des Anbauteils max.: 50 mm
Bohrlochtiefe bei Durchsteckmontage min.: 135 mm
Verankerungstiefe Standard: 65 mm
Außendurchmesser U-Scheibe: 23 mm
Nutzlänge standard max.: 50 mm
Stärke U-Scheibe: 2,3 mm
Nutzlänge reduziert max.: 65 mm
Verankerungstiefereduziert: 50
Gewicht: 127 g
Art.-Nummer: DVE4000657004716
Shop-Nummer: DVE4000657004716
EAN: 4000657004716
