Description

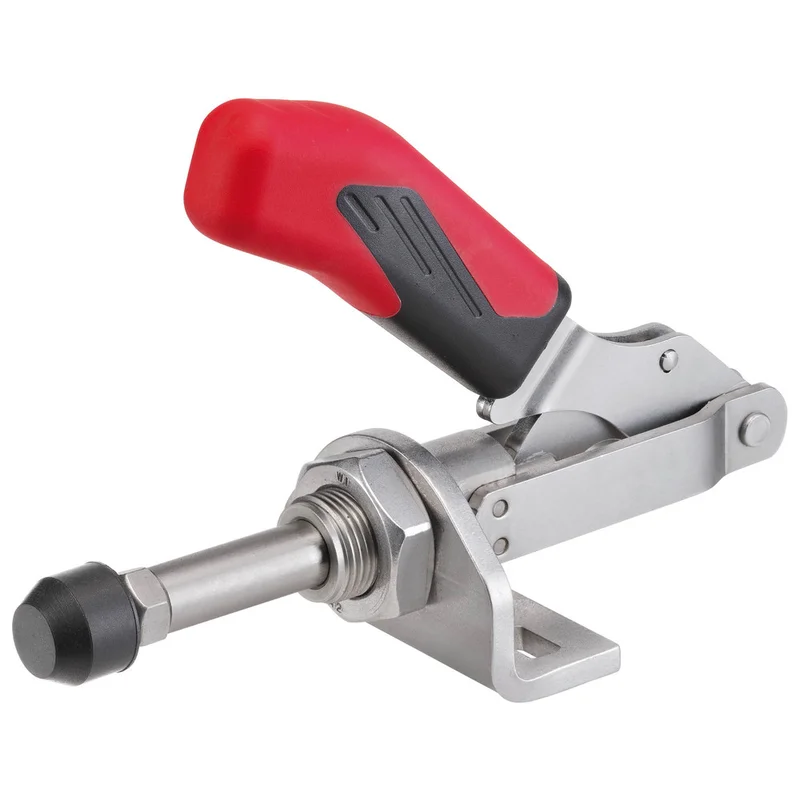

Schubstangenspanner mit kleinem Winkelfuß
– Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend)
– Lange Schubstangenführung mit Befestigungsgewinde und Mutter
– Verzinkt, passiviert
– Niete aus rostfreiem Stahl
– Hebelteile und Schubstange aus Vergütungsstahl
– Größe 3 mit einsatzgehärteter Lagerbuchse
– Lagerstellen gefettet
– Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
– Handhebel in beliebiger Winkelstellung zur Grundfläche drehbar
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Vorteil: Der Spanner kann ohne den Winkelfuß an Blechwänden befestigt oder im Vorrichtungskörpermit seinem Gewinde eingeschraubt werden.
Maßtabelle:
A 12,0 mm
B min. 37,0 mm
B max. 69,0 mm
D 6,5 mm
E 30 mm
H 25 mm
H1 110 mm
Hub 32 mm
HW min. 22 mm
HW max. 35 mm
K 13,0 mm
L1 140,0 mm
L2 22 mm
L3 129 mm
M min. 30 mm
M max. 29,5-42,5 mm
M2 M20x1,5 mm
N 60 mm
P 30 mm
Auch in Ausführung „nicht rostender Stahl“ lieferbar.
Technische Daten:
Gesamtlänge: 190 mm
Größe: 3
Gesamthöhe: 96 mm
Spannkraft F1: 2,5 kN
Spannkraft F2: 2,5 kN
Andrückschraube: M8 x 35 mm
Gewicht: 445 g
Art.-Nummer: D4217443020
Shop-Nummer: D4217443020
