Description

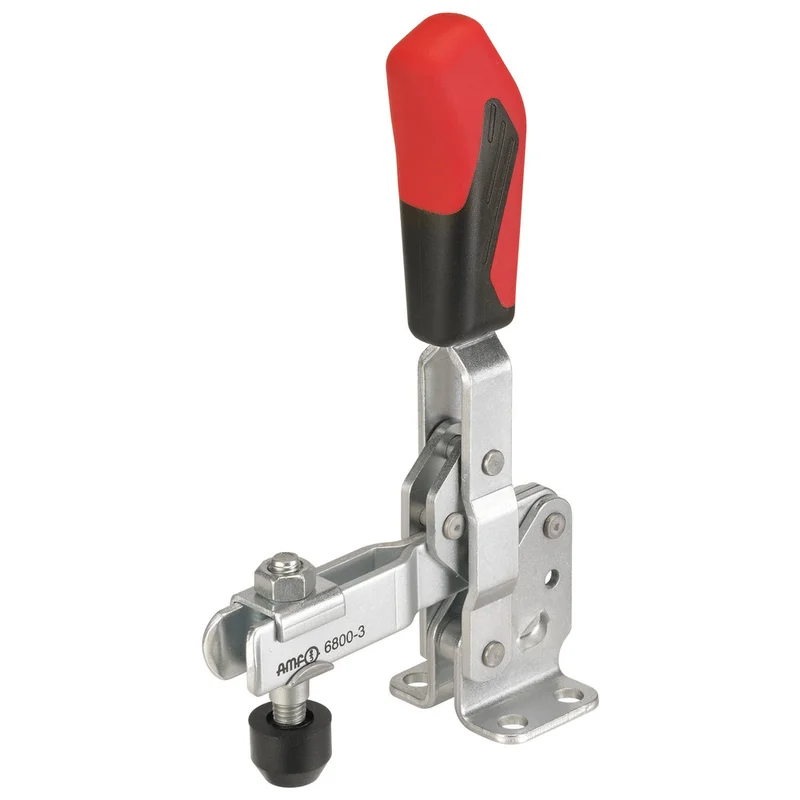

Senkrechtspanner mit waagrechtem Fuß Typ 6800
– Niete aus rostfreiem Stahl
– Ab Größe 2 einsatzgehärtete Lagerbuchsen
– Lagerstellen gefettet
– Offener Haltearm
– Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
– Verzinkt, passiviert
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Platzbedingt läuft die Niete aus rostfreiem Stahl in dieser Größe nicht in einsatzgehärteten Lagerbuchsen. Lagerstellen gefettet.
Maßtabelle:
A 4 mm
B 31 mm
C 8,5-3,5 mm
D 4,5 mm
E 14
F 5,5 mm
H 18 mm
H1 81 mm
HW min. -1,5 mm
HW max. 3,5 mm
I 8 mm
K 5,5 mm
L –
L1 49 mm
L2 50 mm
M 23 mm
M1 –
N 32 mm
P 22 mm
alpha 95°
alpha* –
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden
Technische Daten:
Größe: 0
Spannkraft F1: 0,5 kN
Spannkraft F2: 0,7 kN
Spannhebellänge: 90 mm
Spannarmlänge: 49 mm
Gewicht: 60 g
Art.-Nummer: D4217437010
Shop-Nummer: D4217437010
