AMF Senkrechtspanner 6800 Gr. 4

Description

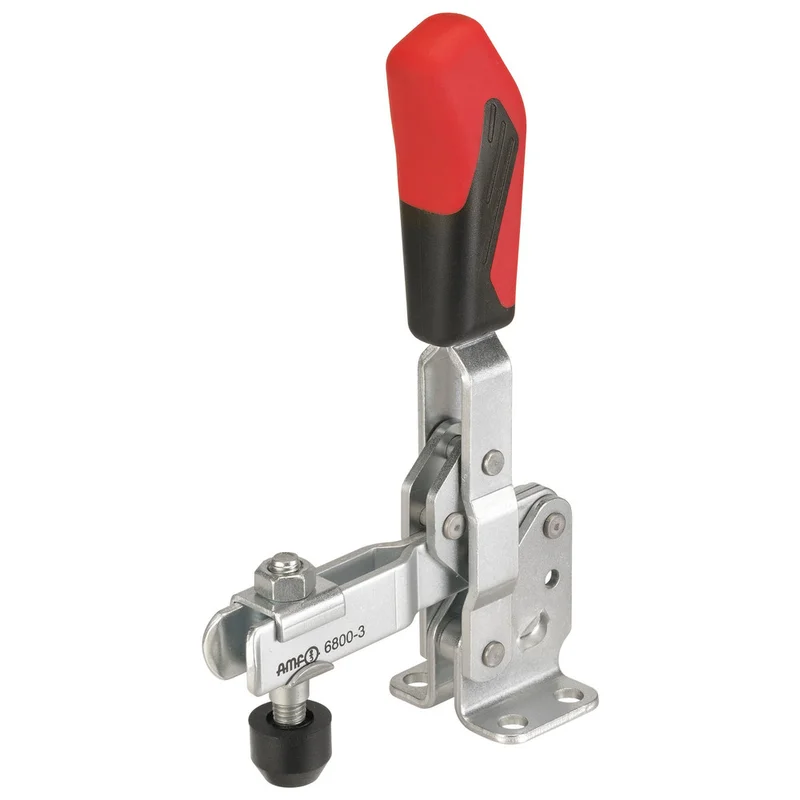

Senkrechtspanner mit waagrechtem Fuß Typ 6800

– Niete aus rostfreiem Stahl

– Ab Größe 2 einsatzgehärtete Lagerbuchsen

– Lagerstellen gefettet

– Offener Haltearm

– Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff

– Verzinkt, passiviert

Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Niete aus rostfreiem Stahl, die in einsatzgehärteten Lagerbuchsen läuft. Lagerstellen gefettet.

Maßtabelle:
A 10 mm
B 101 mm
C 32 mm
D 8,6 mm
E 54 mm
F 16 mm
H 42,5 mm
H1 221 mm
HW min. -6 mm
HW max. 22,5 mm
I 20 mm
K 13 mm
L –
L1 141 mm
L2 130 mm
M 45 mm
M1 –
N 64 mm
P 53 mm
alpha 105° alpha* 60°

* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden

Technische Daten:
Größe: 4
Spannkraft F1: 1,7 kN
Spannkraft F2: 3 kN
Spannhebellänge: 230 mm
Spannarmlänge: 140 mm
Gewicht: 630 g

Art.-Nummer: D4217437030
Shop-Nummer: D4217437030
