Description

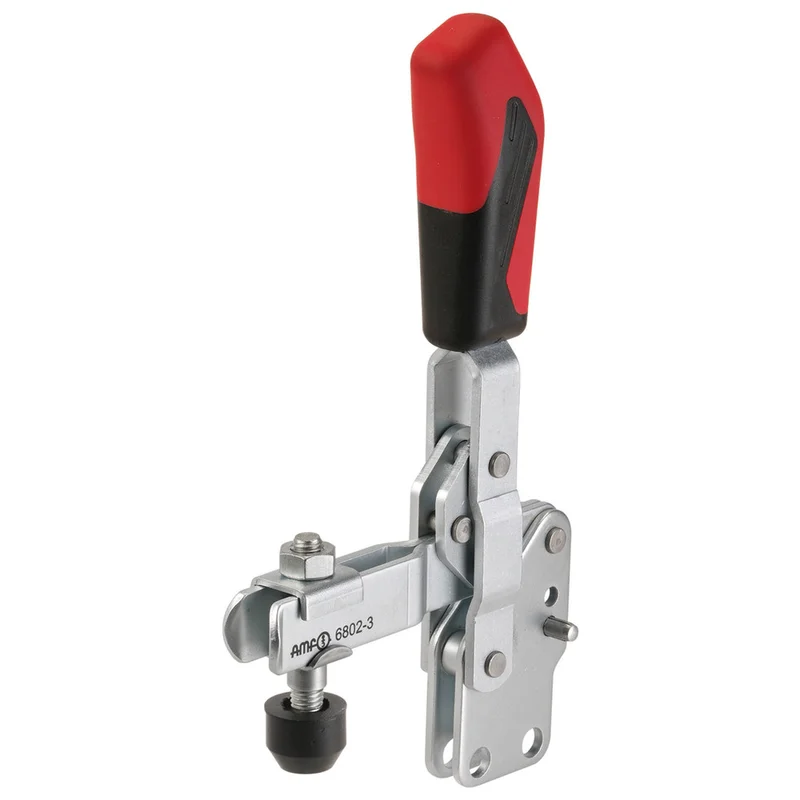

Senkrechtspanner mit senkrechtem Fuß
– Verzinkt, passiviert
– Niete aus rostfreiem Stahl
– Ab Größe 2 einsatzgehärtete Lagerbuchsen
– Lagerstellen gefettet
– Offener Haltearm
– Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
– Zur Befestigung auf Stegen und für Schweißkonstruktionen
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Niete aus rostfreiem Stahl, die in einsatzgehärteten Lagerbuchsen läuft. Lagerstellen gefettet.
Maßtabelle:
A 8 mm
B 79 mm
C 20,0 mm
D 7,5 mm
F 36 mm
G 19 mm
H 48 mm
H1 200 mm
HW min. 16,5 mm
HW max. 25,0 mm
I 18 mm
K 7,5 mm
L –
L1 112 mm
L2 112 mm
M 41,0 mm
M1 –
N 27 mm
O 6 mm
P 35 mm
alpha 105°
alpha* 60°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.
Technische Daten:
Größe: 3
Spannkraft F1: 1,2 kN
Spannkraft F2: 2,5 kN
Spannhebellänge: 220 mm
Spannarmlänge: 112 mm
Andrückschraube: M8 x 45 mm
Gewicht: 419 g
Art.-Nummer: D4217438020
Shop-Nummer: D4217438020
