AMF Waagerechtspanner 6830NI Gr. 2 rostfrei

Description

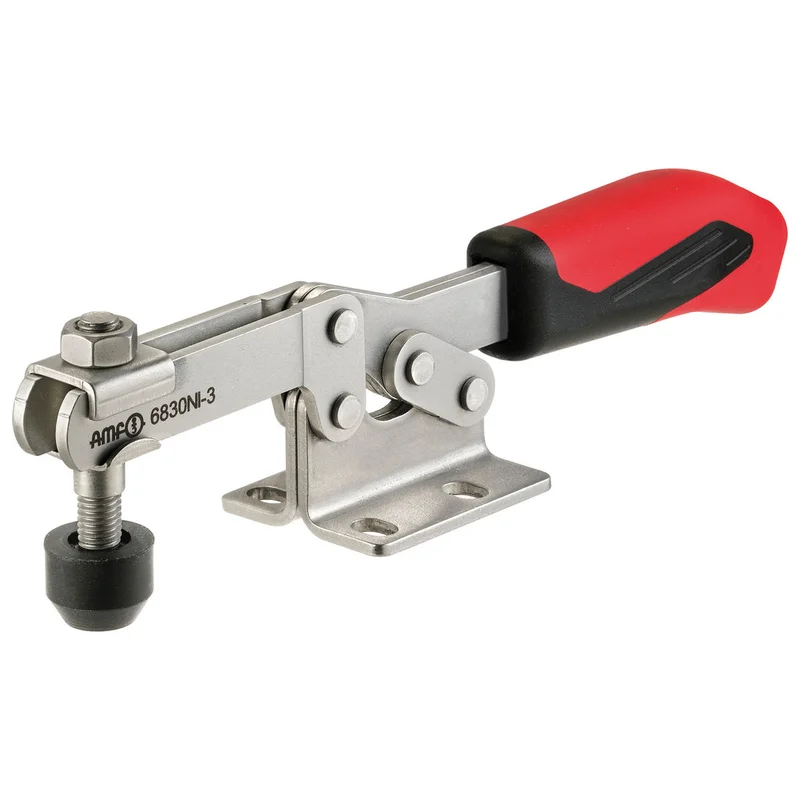

Waagerechtspanner mit waagerechtem Fuß Typ 6830 NI

– Niete aus rostfreiem Stahl

– Ab Größe 2 einsatzgehärtete Lagerbuchsen

– Lagerstellen gefettet

– Offener Haltearm

– Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff

– Nicht rostender Stahl, poliert
– Für die Lebensmittelindustrie geeignet

Lieferung: Komplett mit nicht rostender Andrückschraube.

Maßtabelle:
A 6,0 mm
B 64,0 mm
C 26,0 mm
D 5,6 mm
D1 5,6 mm
E 32,0 mm
F 16,0 mm
H 24,0 mm
H1 45,0 mm
H2 68,0 mm
HW min. -1,5 mm
HW max. 5,0 mm
I 13,2 mm
K 6,0 mm
L 12,7 mm
L1 162 mm
M 19,5-29,5 mm
M1 28,5 mm
N 42,0 mm
P 38,0 mm
– 90°

* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.

Technische Daten:
Gesamtlänge: 176 mm
Größe: 2
Spannhöhe: 44 mm
Spannkraft F1: 1 kN
Spannkraft F2: 1,2 kN
Andrückschraube: M6 x 35
Gewicht: 190 g

Art.-Nummer: D4217450020
Shop-Nummer: D4217450020
