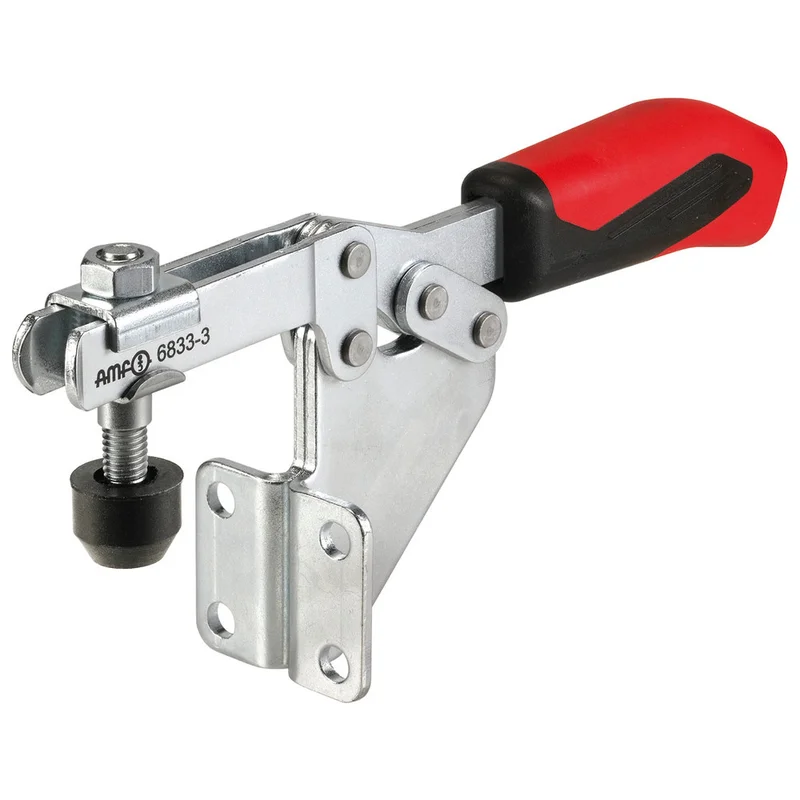

AMF Waagerechtspanner 6833 Gr. 1

Description

Waagerechtspanner mit Winkelfuß

– Verzinkt, passiviert
– Niete aus rostfreiem Stahl
– Einsatzgehärtete Lagerbuchsen
– Lagerstellen gefettet
– Offener Haltearm
– Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
– Zur seitlichen Montage

Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Maßtabelle
a = 5 mm
b = 32 mm
c = 13,5 mm
d = 5,2 mm
e = 18,5 mm
f = 4,0 mm
q = 5 mm
alpha=90°

Technische Daten:
Größe: 1
Spannkraft F1: 0,8 kN
Spannkraft F2: 1,1 kN
Andrückschraube: M5 x 30 mm
Haltekraft F2: 1,1 kN
Gewicht: 165 g

Art.-Nummer: D4217442005
Shop-Nummer: D4217442005
