Description

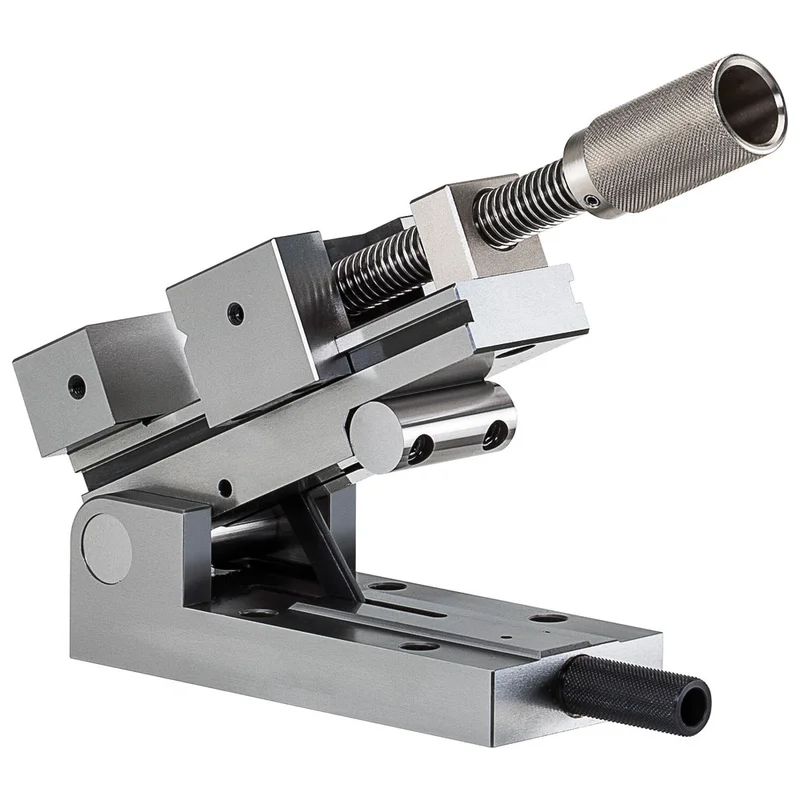

Präzisions -S inusspanner PS-SV mit Schwenkachse vorne
– Die Spannvorrichtung kann in jeder Winkelposition formschlüssig verriegelt werden
– Körper und Backen aus legiertem Werkzeugstahl
– Gehärtet und feinst geschliffen
– Feste Backe glatt, bewegliche Backe mit waagerecht eingeschliffenem Prisma
– Spannen und Lösen mittels Gewindespindel
– Winkel-Einstellbereich 0° bis 46° mittels Endmaß nach dem Sinusprinzip
– Für hohe Arbeitsgenauigkeit im Werkzeugbau beim Schleifen, Fräsen, Messen usw.
– Lager- und Auflagebolzen gehärtet und geschliffen mit 0,001 mm Genauigkeit
– Rechtwinkeligkeit: 100 mm = 0,005 mm
– Parallelität: 100 mm = 0,002 mm
– Winkelabweichung bei 45° ±15″
Lieferung: Im Holzkasten.
Technische Daten:
Gesamtlänge: 210 mm
Größe: 2
Backenhöhe: 40 mm
Backenbreite: 90 mm
Gesamthöhe: 113 mm
Spannweite: 120 mm
Gewicht: 11 kg
Art.-Nummer: D4217208327
Shop-Nummer: D4217208327
