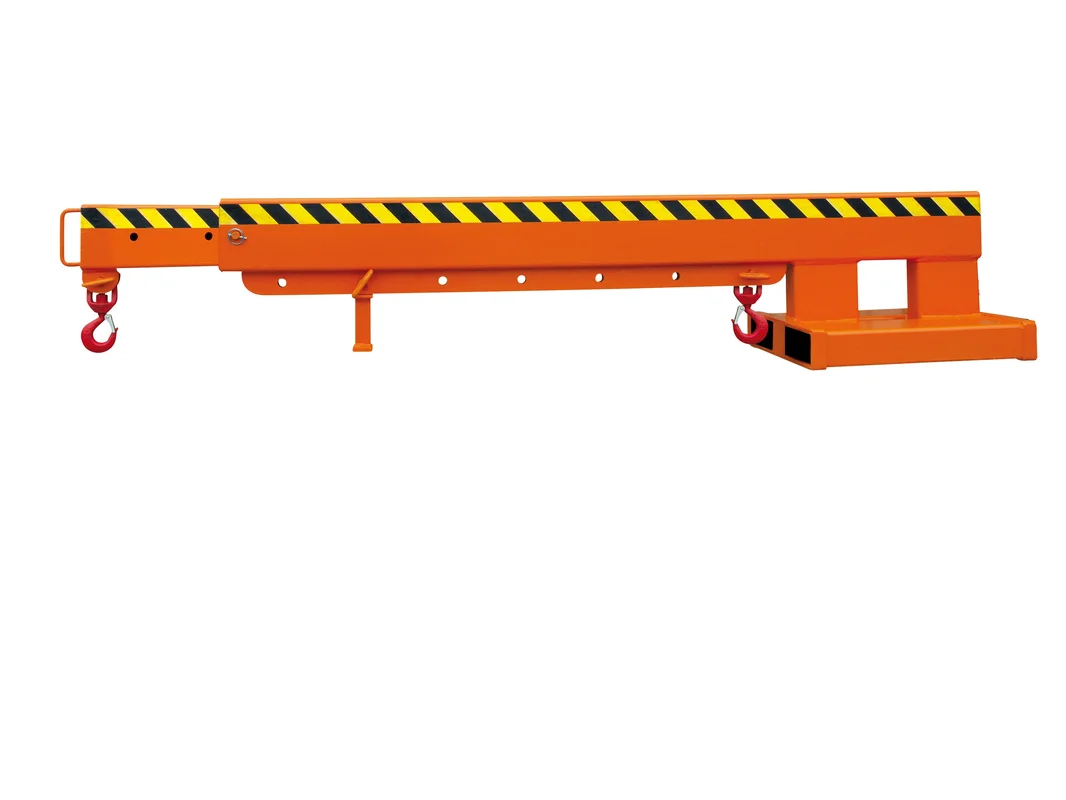

Sicherheits-Kranarm teleskopierbar 2081
Kranarm in 7 Stufen verstellbar, ohne Höhenverstellung zur Ladeguterfassung von oben
Datenblatt | Betriebsanleitung | Konformitätserklärung
Die Eigenschaften
- Traglast: bis 5000 kg
- Länge: 670 mm bis 3665 mm
- In 7 Stufen verstellbar
- Inkl. 2 Wirbellasthaken
- Steckbolzensicherung verhindert das Abrutschen von den Zinken und garantiert eine Arretierung direkt am Lastbaum des Staplers
- Pulverbeschichtung in Eichinger-Orange (reinorange RAL2004)
- Lieferung mit Konformitätserklärung und GS-Zeichen vom TÜV
Die Konstruktion
Der Sicherheits-Kranarm ist aus einer massiven Konstruktion aus Profilrohren verschweißt und verschraubt. Durch die Sicherung mit einem Steckbolzen wird der Kranarm direkt am Lastbaum des Staplers arretiert. Eine Kippgefahr des Staplers durch eine ungenaue Positionierung einer langen Kette besteht nicht. Der Sicherheits-Kranarm ist in der Länge 7-fach verstellbar und nicht höhenverstellbar. Die Auslieferung erfolgt serienmäßig mit drehbaren Wirbel-Lasthaken. Standardmäßig ist der Kranarm pulverbeschichtet in Eichinger-orange (reinorange RAL2004).
Die Anwendung
Der Kranarm wird überall dort eingesetzt, wo kein Kran zur Verfügung steht und das Ladegut nur von oben erfasst werden kann. Für den Einsatz mit dem Stapler hat der Kranarm durchgehende Einfahrtaschen, wo Sie mit den Zinken des Staplers einfahren können. Die Sicherung gegen Abrutschen wird über die Steckbolzen gewährleistet. Für das Anbringen von Ketten, Seile oder Schlingen ist der Sicherheits-Kranarm mit 2 drehbaren Wirbellasthaken ausgestattet.
Maße
| Typ | T | B | H | W-W1 | A | Z |
| 2081.1 | 2500 | 520 | 430 | 670 – 3665 | 110 | 190 x 90 |
| 2081.2 | 5000 | 520 | 510 | 670 – 3665 | 110 | 190 x 90 |
Legende:
T = Tragkraft
L = Länge in mm
B = Breite in mm
H = Höhe in mm
W = Teleskopierbarkeit W – W1
H1 = verstellbarer Neigungswinkel (0-45°)
A = Zinkenabstand in mm
Z = Zinkenquerschnitt in mm
K = Kippwinkel
G = Eigengewicht in kg
