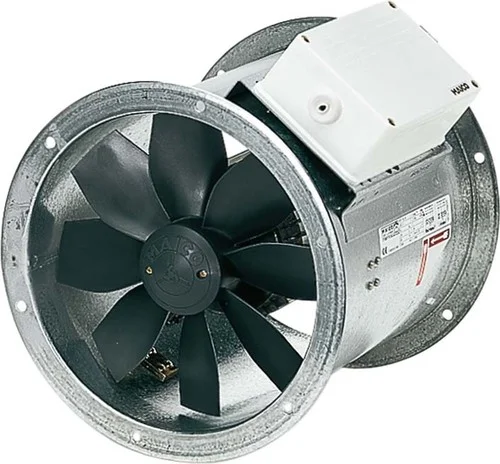

Maico Axial-Rohrventilator Drehstrom DN 250 DZR 25/84 B

Description

&lt
p&gt
Drehstrom-Ausführung&lt
/p&gt
&lt
p&gt
 – Axial-Rohrventilator, in Drehstromausführung.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Kurzbeschreibung&lt
/p&gt
&lt
p&gt
 – Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch.&lt
/p&gt
&lt
p&gt
 – 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.&lt
/p&gt
&lt
p&gt
 – Flanschbohrungen gemäß DIN EN 12220:1998.&lt
/p&gt
&lt
p&gt
 – Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden.&lt
/p&gt
&lt
p&gt
 – Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.&lt
/p&gt
&lt
p&gt
 – Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.&lt
/p&gt
&lt
p&gt
 – Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch.&lt
/p&gt
&lt
p&gt
 – Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.&lt
/p&gt
&lt
p&gt
 – Ventilatoren sind wartungsfrei.&lt
/p&gt
&lt
p&gt
 – Einbau in jeder Lage möglich.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Förderrichtung&lt
/p&gt
&lt
p&gt
 – Die Förderrichtung ist gekennzeichnet.&lt
/p&gt
&lt
p&gt
 – Standard Abluftbetrieb, Förderrichtung über Motor saugend.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Drehstrommotor&lt
/p&gt
&lt
p&gt
 – Typenreihe DZR.&lt
/p&gt
&lt
p&gt
 – Asynchronmotor.&lt
/p&gt
&lt
p&gt
 – Nicht zur Förderung wasserdampfgesättigter Luft geeignet.&lt
/p&gt
&lt
p&gt
 – Bemessungsspannung 400 V, 50 Hz.&lt
/p&gt
&lt
p&gt
 – Hohe Schutzart IP 55. Ausnahme DZR … D IP 54.&lt
/p&gt
&lt
p&gt
 – Drehzahlsteuerbar. Ausnahme bei Typ DZR 40/2 B.&lt
/p&gt
&lt
p&gt
 – Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.&lt
/p&gt
&lt
p&gt
 – Reversierbar.&lt
/p&gt
&lt
p&gt
 – Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung.&lt
/p&gt
&lt
p&gt
 – Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZR 25/4 D und polumschaltbaren Axial-Rohrventilatoren auf Anfrage erhältlich.&lt
/p&gt
&lt
p&gt
 – Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.&lt
/p&gt
&lt
p&gt
 – Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Elektrischer Anschluss&lt
/p&gt
&lt
p&gt
 – Außenliegender Klemmenkasten mit Kabeltüllen.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Sicherheitshinweise&lt
/p&gt
&lt
p&gt
 – Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Artikel:&lt
/p&gt
&lt
p&gt
DZR 25/84 B&lt
/p&gt
&lt
p&gt
 – Fördervolumen: 500 m3/h / 1100 m3/h&lt
/p&gt
&lt
p&gt
 – Drehzahl: 715 1/min / 1425 1/min&lt
/p&gt
&lt
p&gt
 – Laufradtyp: axial&lt
/p&gt
&lt
p&gt
 – Drehzahlsteuerbar: ja&lt
/p&gt
&lt
p&gt
 – Reversierbarkeit: ja&lt
/p&gt
&lt
p&gt
 – Spannungsart: Drehstrom&lt
/p&gt
&lt
p&gt
 – Bemessungsspannung: 400 V&lt
/p&gt
&lt
p&gt
 – Netzfrequenz: 50 Hz&lt
/p&gt
&lt
p&gt
 – Nennleistung: 40 W / 80 W&lt
/p&gt
&lt
p&gt
 – INenn: 0,1 A / 0,3 A&lt
/p&gt
&lt
p&gt
 – IMax: 0,1 A / 0,3 A&lt
/p&gt
&lt
p&gt
 – Schutzart: IP 55&lt
/p&gt
&lt
p&gt
 – Wärmeklasse: B&lt
/p&gt
&lt
p&gt
 – Polumschaltbar: ja&lt
/p&gt
&lt
p&gt
 – Polanzahl bei hoher Drehzahl: 4&lt
/p&gt
&lt
p&gt
 – Polanzahl bei niedriger Drehzahl: 8&lt
/p&gt
&lt
p&gt
 – Netzzuleitung: 5 / 1,5 mm2&lt
/p&gt
&lt
p&gt
 – Einbaulage: waagerecht / senkrecht&lt
/p&gt
&lt
p&gt
 – Material: Stahlblech, verzinkt&lt
/p&gt
&lt
p&gt
 – Farbe: silber&lt
/p&gt
&lt
p&gt
 – Gewicht: 7,27 kg&lt
/p&gt
&lt
p&gt
 – Gewicht mit Verpackung: 8,1 kg&lt
/p&gt
&lt
p&gt
 – Nennweite: 250 mm&lt
/p&gt
&lt
p&gt
 – Breite: 304 mm&lt
/p&gt
&lt
p&gt
 – Höhe: 372 mm&lt
/p&gt
&lt
p&gt
 – Tiefe: 300 mm&lt
/p&gt
&lt
p&gt
 – Breite mit Verpackung: 330 mm&lt
/p&gt
&lt
p&gt
 – Höhe mit Verpackung: 435 mm&lt
/p&gt
&lt
p&gt
 – Tiefe mit Verpackung: 420 mm&lt
/p&gt
&lt
p&gt
 – Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C&lt
/p&gt
&lt
p&gt
 – Fördermitteltemperatur bei IMax: -20 °C bis 60 °C&lt
/p&gt
&lt
p&gt
 – Gleichstrommotor: false&lt
/p&gt
