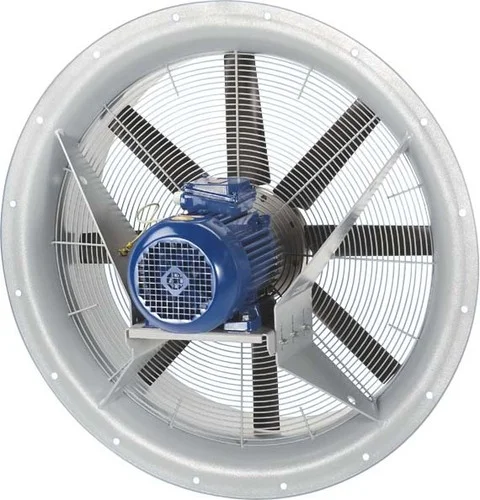

Maico Wandventilator DAS 100/4

Description

&lt
p&gt
Kurzbeschreibung&lt
/p&gt
&lt
p&gt
 – Axialventilator mit Stahlwandring, in Drehstromausführung.&lt
/p&gt
&lt
p&gt
 – Für Wandmontage.&lt
/p&gt
&lt
p&gt
 – Schutzgitter auf der Saugseite, lackiert.&lt
/p&gt
&lt
p&gt
 – 8- bis 10-blättrige Flügelräder aus glasfaserverstärktem Polyamid.&lt
/p&gt
&lt
p&gt
 – Geschützt gegen Witterungseinflüsse durch Epoxidanstrich.&lt
/p&gt
&lt
p&gt
 – Ausgelegt für den Temperaturbereich -10 °C bis +50 °C.&lt
/p&gt
&lt
p&gt
 – Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.&lt
/p&gt
&lt
p&gt
 – Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.&lt
/p&gt
&lt
p&gt
 – Hoher lüftungsseitiger Wirkungsgrad.&lt
/p&gt
&lt
p&gt
 – Niedriges Betriebsgeräusch.&lt
/p&gt
&lt
p&gt
 – Einfache Anbringung mittels Quadratische Wandplatte (Zubehör).&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Förderrichtung&lt
/p&gt
&lt
p&gt
 – Die Förderrichtung ist gekennzeichnet.&lt
/p&gt
&lt
p&gt
 – Nur für Entlüftung (Rechtslauf).&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Drehstrommotor&lt
/p&gt
&lt
p&gt
 – Asynchronmotor.&lt
/p&gt
&lt
p&gt
 – Nicht zur Förderung wasserdampfgesättigter Luft geeignet.&lt
/p&gt
&lt
p&gt
 – Bemessungsspannung 400 V, 50 Hz.&lt
/p&gt
&lt
p&gt
 – Schutzart IP 55.&lt
/p&gt
&lt
p&gt
 – Drehzahlsteuerbar, Ausnahmen: DAS 71/8, DAS 80/6 und DAS 112/8. Geräte über optionalen Frequenzumrichter z.B. Typ MFU regelbar.&lt
/p&gt
&lt
p&gt
 – Der Ventilatormotor muss gegen thermische Überlastung mit einer stromabhängigen Schutzeinrichtung abgesichert werden. Die Schutzeinrichtung ist bauseitig bereitzustellen.&lt
/p&gt
&lt
p&gt
 – Überlastungsschutz mit bauseitigem Motorschutzschalter.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Elektrischer Anschluss&lt
/p&gt
&lt
p&gt
 – Im Klemmkasten auf Motor.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Sicherheitshinweise&lt
/p&gt
&lt
p&gt
 – Für Ventilatoren mit Leistungsaufnahme > 4 kW muss zur Anlaufstrombegrenzung ein bauseitiger Stern-/Dreieckschalter verwendet werden.&lt
/p&gt
&lt
p&gt
 – Der Ventilator darf nur bei freiem Luftein- oder austritt in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.&lt
/p&gt
&lt
p&gt
 – Nicht mit einem Transformator regelbar.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Artikel:&lt
/p&gt
&lt
p&gt
DAS 100/4&lt
/p&gt
&lt
p&gt
 – Ausführung: Stahlring&lt
/p&gt
&lt
p&gt
 – Fördervolumen: 69000 m3/h&lt
/p&gt
&lt
p&gt
 – FördervolumenNenn: 19500 m3/h / im opt. Wirkungsgrad&lt
/p&gt
&lt
p&gt
 – Druck pfs, Nenn: 892 Pa – im opt. Wirkungsgrad&lt
/p&gt
&lt
p&gt
 – Drehzahl nNenn: 1480 1/min – im opt. Wirkungsgrad&lt
/p&gt
&lt
p&gt
 – Drehzahl: 1470 1/min&lt
/p&gt
&lt
p&gt
 – Laufradtyp: axial&lt
/p&gt
&lt
p&gt
 – Drehzahlsteuerbar: ja&lt
/p&gt
&lt
p&gt
 – Reversierbarkeit: nein&lt
/p&gt
&lt
p&gt
 – Spannungsart: Drehstrom&lt
/p&gt
&lt
p&gt
 – Bemessungsspannung: 400 V&lt
/p&gt
&lt
p&gt
 – Netzfrequenz: 50 Hz&lt
/p&gt
&lt
p&gt
 – Nennleistung: 7718 W&lt
/p&gt
&lt
p&gt
 – INenn: 14,8 A / im opt. Wirkungsgrad&lt
/p&gt
&lt
p&gt
 – IMax: 17,5 A&lt
/p&gt
&lt
p&gt
 – Schutzart: IP 55&lt
/p&gt
&lt
p&gt
 – Wärmeklasse: F&lt
/p&gt
&lt
p&gt
 – Einbauort: Wand&lt
/p&gt
&lt
p&gt
 – Einbaulage: senkrecht&lt
/p&gt
&lt
p&gt
 – Material: Stahlblech, lackiert&lt
/p&gt
&lt
p&gt
 – Material Gehäuse: Stahlblech, lackiert&lt
/p&gt
&lt
p&gt
 – Farbe: grau&lt
/p&gt
&lt
p&gt
 – Gewicht: 132 kg&lt
/p&gt
&lt
p&gt
 – Gewicht mit Verpackung: 171 kg&lt
/p&gt
&lt
p&gt
 – Nennweite: 1000 mm&lt
/p&gt
&lt
p&gt
 – Breite: 1250 mm&lt
/p&gt
&lt
p&gt
 – Höhe: 1250 mm&lt
/p&gt
&lt
p&gt
 – Tiefe: 655 mm&lt
/p&gt
&lt
p&gt
 – Breite mit Verpackung: 1320 mm&lt
/p&gt
&lt
p&gt
 – Höhe mit Verpackung: 1320 mm&lt
/p&gt
&lt
p&gt
 – Tiefe mit Verpackung: 930 mm&lt
/p&gt
&lt
p&gt
 – Fördermitteltemperatur bei Nennstrom: 50 °C&lt
/p&gt
&lt
p&gt
 – Fördermitteltemperatur bei IMax: -20 °C bis 50 °C&lt
/p&gt
&lt
p&gt
 – Gesamteffizienz e: 63 %&lt
/p&gt
&lt
p&gt
 – Messkategorie: C&lt
/p&gt
&lt
p&gt
 – Effizienzkategorie: statisch&lt
/p&gt
&lt
p&gt
 – Effizienzgrad N: 64&lt
/p&gt
&lt
p&gt
 – VSD erforderlich: nein&lt
/p&gt
&lt
p&gt
 – Herstellungsjahr: siehe Typenschild&lt
/p&gt
&lt
p&gt
 – Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen&lt
/p&gt
&lt
p&gt
 – PBEP / FördervolumenBEP / Pfs, BEP: 7,718 kW / 19500 m3/h / 892 Pa&lt
/p&gt
&lt
p&gt
 – nBEP: 1480 1/min&lt
/p&gt
&lt
p&gt
 – spezifisches Verhältnis: ca. 1&lt
/p&gt
&lt
p&gt
 – Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung&lt
/p&gt
&lt
p&gt
 – Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung&lt
/p&gt
&lt
p&gt
 – Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -&lt
/p&gt
&lt
p&gt
 – IBEP: 14,8 A&lt
/p&gt
&lt
p&gt
 – SchallleistungspegelLWA7: 98 dB(A)&lt
/p&gt
&lt
p&gt
 – Verschlussklappe: ohne&lt
/p&gt
