Description
Grenzwertschalter
Analogwerte
1 Wechsler
Digitalausgang
Konfiguration per Software
Versorgungsspannung DC 24 V
6 mm Baubreite
2,50 mm²Kurzbeschreibung:

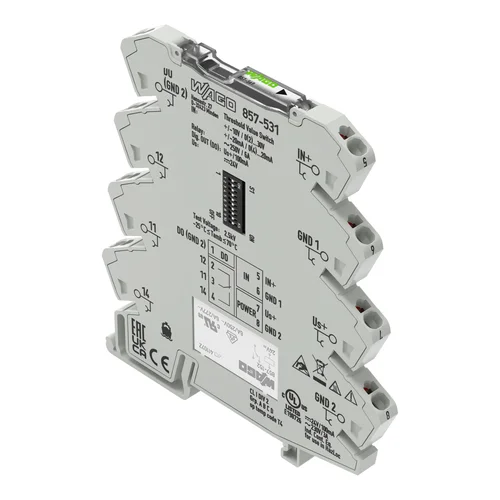

Der Grenzwertschalter für Analogsignale dient zum Überwachen von analogen Normsignalen und zur Meldung von Signalzuständen, die eine voreingestellte Schwelle übersteigen.
Konfigurierbarer digitaler Schaltausgang:
GND-schaltend: Für alle Eingangswerte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, wird der Digitalausgang (DO) auf GND geschaltet.
Us-schaltend: Für alle Eingangswerte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, übernimmt der Digitalausgang (DO) den Wert der Versorgungsspannung.
Die voreingestellten Schaltschwellen liegen bei 0 % und bei 100 % (±0,25 V / ±0,5 mA) des Messbereichs des Eingangs. Über die Interfacekonfigurationssoftware können die Schaltschwellen angepasst werden.
Merkmale:
PC-Konfigurationsschnittstelle.
Wechslerrelaisausgang.
Kalibrierte Messbereichsumschaltung.
Grenzwerteinstellung über DIP-Schalter und eine Teach-in -Funktion mittels Drück- und Schiebeschalter.
Galvanische 3-Wege-Trennung mit 3kV-Prüfspannung.
