Walther Werke Gruppenverteilerschrank 277kVA, 6 NH-Abgänge WGV0082

Description

WALTHER Gruppenverteilerschrank
Anschlussleistung: 277kVA

nach IEC61439-4
Gehäuse (G50) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Kranösen
mit Einfachtür und Schwenkhebel für Vorhängeschloss
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Schutzart : IP 44

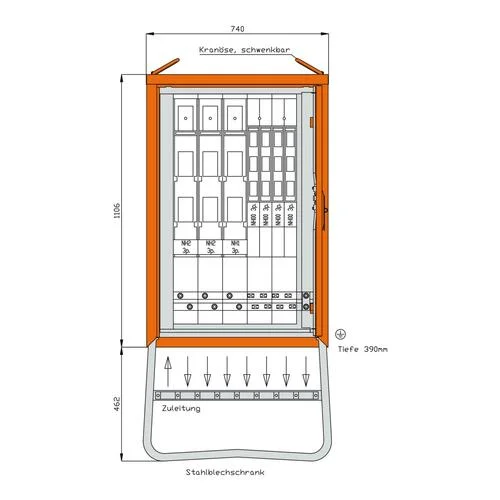

Größe ca.: 1106 x 740 x 390mm / H-B-T
+ Untergestell-Höhe ca.: 462mm

Anschluss:
1 NH2-Sicherungslastschaltleiste 400A
mit Bolzenanschluss M12
1 CU-Sammelschienensystem 400A

Abgang / Absicherung:
1 NH2-Sicherungslastschaltleiste 355A
mit Bolzenanschluss M12
1 NH1-Sicherungslastschaltleiste 250A
mit Bolzenanschluss M10
4 NH00-Sicherungslastschaltleisten 100A
mit je 1 Prismenklemme 16-70qmm
